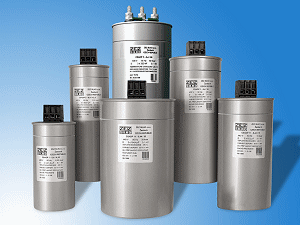

Výkonové kompenzačné kondenzátory

Nízkonapäťové MKP - válcové

Použitie, konštrukcia

      Kondenzátory sú určené pre individuálnu, skupinovú alebo centrálnu kompenzáciu jalového induktívneho výkonu v sieťach nízkeho napätia. Kondenzátory sú vyrábané systémom MKP, ktorý tvorí metalizovaná polypropylénová fólia s veľmi nízkymi dielektrickými stratami. Dielektrický systém je samoregeneračný, v suchom vyhotovení. Samotné zvitky sú zaliate v pevnej kompaktnej hmote rastlinného pôvodu, ktorá je netoxická a ekologicky nezávadná. Preto nehrozí znečistenie životného prostredia, napr. priesakom impregnačnej kvapaliny. Nádoba kondenzátora je chránena proti roztrhnutiu pretlakovým odpojovačom, ktorý zaistí bezpečné odpojenie kondenzátora od siete pri preťažení, stárnutí alebo na konci vlastnej životnosti. Kondenzátory sú vybavené troma vybíjacími odpormi.

Pokyny pre montáž

      Montážna poloha kondenzátoru je ľubovoľná. Objímky pre upevnenie kondenzátorov dodá výrobca podľa katalógu na základe objednávky. Kondenzátory je možné inštalovať tesne vedľa seba. Pripojenie ochrannej svorky sa vykonáva podľa doporučení ČSN 33 0360. Každý kondenzátor má ochranná svorka M12 na dne nádoby (doťahovať momentom max. 5 Nm). Pokiaľ nebude použitá svorka M12 na dne nádoby ako ochranná svorka, je možné ju použiť na upevnenie kondenzátora. Na požiadanie (napr. pri použití krytu s IP 54) je možné umiestniť na veku kondenzátora ochrannú svorku M5 (doťahovať momentom max. 2 Nm). Prívodné vodiče sa ukončia v svorke priechodky so skrutkou M5 (krížova hlava) - dotahovací moment max. 2 Nm. Pripojovacie vodiče a upevnenie kondenzátora musí umožniť dilatáciu veka o 20 mm - táto podmienka je nutná pre správnu funkciu pretlakového odpojovača. S ohľadom na prúdove zaťaženie svorkovnice pri montáži skupiny kondenzátorov nepripojovať na svorkovnicu väčší výkon než 30 kvar u trojfázového alebo 15 kvar u jednofázového kondenzátora, pri dodržaní všetkých pripojovacích podmienok. Pre istenie kondenzátorov doporučujeme voliť výkonové poistky s charakteristikou gG s menovitým prúdom 1,6 až 1,8 násobku prúdu kondenzátora. U všetkých typoch kondenzátorov vo valcovej Al nádobe 85 a 110 je možné na požiadanie dodať plastový kryt s stupňom krytia IP 54 s vhodnou vývodkou.

Technické data

Menovité napätie		230, 400, 415, 440, 480, 525, 580, 690 V
Menovitá frekvencia:		50/60 Hz
Normy:		IEC 60831-1: 1996 EN 60831-1: 1996 EN ČSN 60831-1; 1998 IEC 60831-2: 1996 EN 60831-2: 1996 EN ČSN 60831-2; 1997
Najvyššie prípustné napätie:	Umax	UN + 10 % (max. 8 hodin za 24 hodín) UN + 15 % (max. 30 minut za 24 hodín) UN + 20 % (max. 5 minut) UN + 30 % (max. 1 minuta)
Najvyšší prípustný prúd:	IS	1,3 * IN
Tolerancia kapacity:		-5 / +10 %
Skúšobné napätie medzi svorkami:	UTT	2,15 * UN, AC, 2 s
Skúšobné napätie medzi spojenými  svorkami a nádobou:	UTC	UN £ 660 V: 3000 V AC, 10 s UN > 660 V: 6000 V AC, 10 s
Nárazový prúd:		max. 200 x IN
Straty dielektrika: Straty kondenzátora:	tan δ tan δ0	cca 0,25 W/kvar (bez vybíjacích odporov) cca 0,5 W/kvar (s vybíjacími odpormi)
Predpokladaná životnosť:		> 100 000 hodin
Stupeň krytia:		IP 00, na želanie IP 42, kondenzátory sú určené pre vnútornú montáž
Kategória teplôt okolia:		-25 °C / D  - maximálna teplota je 55 °C                  - najvyššia stredná hodnota za 24 hod. je 45 °C                  - najvyššia stredná hodnota za 1 rok je 35 °C
Chladenie:		prirodzené vzduchom
Dovolená relatívna vlhkosť:		IP00 - max. 95 %,  IP 54 - max. 95 %
Maximálna nadmorská výška:		2 000 m n.m.
Montážna poloha:		ľubovoľná
Upevnenie:		montážne otvory Ø 11 x 18 mm
Istenie:		pretlakový odpojovač, samoregeneračný systém
Nádoba:		oceľová
Dielektrický systém:		MKP, pokovená polypropylenová fólia
Impregnant:		suché vyhotovenie
Svorky:		šrubové svorky M6 (max. 3 Nm) a M12 (max. 8 Nm) ochranná svorka M8 (max. 6 Nm)
Povrchová úprava:		Prášková farba RAL 7035
Vybíjacie odpory:		vstavané (pri 75 V do 3 minut)

Trojfázové kondenzátory: 400 V, 50 Hz, MKP suché, zapojené do trojuholníka

Typ	Výkon QN [kvar]	Prúd IN [A]	Kapacita CN [µF]	Rozmer D x H [mm]	Hmotnosť [kg]	Stupeň krytia
CSADP 1-0,4/1 CSADP 1-0,4/1,5 CSADP 1-0,4/2 CSADP 1-0,4/2,5 CSADP 1-0,4/3,15 CSADP 1-0,4/4 CSADP 1-0,4/5 CSADP 1-0,4/6,25 CSADP 1-0,4/8 CSADP 1-0,4/10 CSADP 3-0,4/12,5 CSADP 1-0,4/15 CSADP 1-0,4/20 CSADP 1-0,4/25 CSADP 3-0,4/30 CSAKP 3-0,4/33,3 CSAKP 3-0,4/40 CSAKP 3-0,4/50	1,0 1,5 2,0 2,5 3,15 4,0 5,0 6,25 8,0 10,0 12,5 15,0 20,0 25,0 30,0 33,3 40,0 50,0	1,4 2,2 2,9 3,6 4,5 5,8 7,2 9,0 11,5 14,4 18,0 21,7 28,9 36,1 43,3 48,1 43,3 72,0	3 x 6,6 3 x 9,9 3 x 13,3 3 x 16,6 3 x 20,9 3 x 26,5 3 x 33,2 3 x 41,5 3 x 53,1 3 x 66,3 3 x 82,9 3 x 99,5 3 x 132,6 3 x 165,8 3 x 198,9 3 x 221,0 3 x 198,9 3 x 332,0	85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 245 85 x 245 85 x 245 110 x 245 110 x 245 110 x 245 136 x 220 136 x 261 136 x 261 136 x 355	1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,6 1,6 2,6 2,6 2,6 3,8 4,4 4,4 6,2	IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 00 IP 00 IP 00

      Podľa požiadavok zákazníka je možné objednať jednofázové vyhotovenie s typovým označením CVADP ... do výkonu 15 kvar. Kondenzátory pre iné napätie, výkon a frekvenciu je možné dať vyrobiť na požiadanie.

Trojfázové kondenzátory: 440 V, 50 Hz, MKP suché, zapojenie do trojuholníka

Typ	Výkon QN [kvar]	Prúd IN [A]	Kapacita CN [µF]	Rozmer D x H [mm]	Hmotnosť [kg]	Stupeň krytia
CSADP 1-0,44/1 CSADP 1-0,44/1,5 CSADP 1-0,44/2 CSADP 1-0,44/2,5 CSADP 1-0,44/3,15 CSADP 1-0,44/4 CSADP 1-0,44/5 CSADP 1-0,44/6,25 CSADP 1-0,44/8 CSADP 1-0,44/10 CSADP 3-0,44/12,5 CSADP 1-0,44/15 CSADP 1-0,44/20 CSADP 1-0,44/25 CSADP 3-0,44/30 CSAKP 3-0,44/33,3 CSAKP 3-0,44/40 CSAKP 3-0,44/50	1,00 1,50 2,00 2,50 3,15 4,00 5,00 6,25 8,00 10,00 12,50 15,00 20,00 25,00 30,00 33,30 40,00 50,00	1,3 2,0 2,6 3,3 4,1 5,3 6,6 8,2 10,5 13,1 16,4 19,7 26,2 32,8 39,4 43,7 52,5 65,6	3 x 5,5 3 x 8,2 3 x 11,0 3 x 13,7 3 x 17,3 3 x 21,9 3 x 27,4 3 x 34,3 3 x 43,8 3 x 54,8 3 x 68,5 3 x 82,2 3 x 110,6 3 x 137,0 3 x 164,5 3 x 182,5 3 x 219,2 3 x 274,0	85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 245 85 x 245 85 x 245 110 x 245 110 x 245 110 x 245 136 x 220 136 x 261 136 x 261 136 x 355	1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,6 1,6 1,6 2,6 2,6 2,6 3,8 4,4 4,4 6,2	IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 00 IP 00 IP 00

      Podľa požiadavok zákazníka je možné objednať jednofázové vyhotovenie s typovým označením CVADP ... do výkonu 15 kvar. Kondenzátory pre iné napätie, výkon a frekvenciu je možné dať vyrobiť na požiadanie.

Trojfázové kondenzátory: 525 V, 50 Hz, MKP suché, zapojenie do trojuholníka

Typ	Výkon QN [kvar]	Prúd IN [A]	Kapacita CN [µF]	Rozmer D x H [mm]	Hmotnosť [kg]	Stupeň krytia
CSADP 1-0,525/2,5 CSADP 1-0,525/3,5 CSADP 1-0,525/5 CSADP 1-0,525/7 CSADP 1-0,525/10 CSADP 1-0,525/14 CSADP 1-0,525/15 CSADP 1-0,525/20 CSADP 3-0,525/25 CSADP 3-0,525/30 CSAKP 3-0,525/40 CSAKP 3-0,525/50	2,5 3,0 5,0 7,0 10,0 14,0 15,0 20,0 25,0 30,0 40,0 50,0	2,7 3,8 5,5 7,7 11,0 15,4 16,5 22,0 27,5 33,0 44,0 55,1	3 x 9,6 3 x 13,5 3 x 19,2 3 x 26,9 3 x 38,5 3 x 53,9 3 x 57,7 3 x 77,0 3 x 96,2 3 x 115,5 3 x 154,0 3 x 193,0	85 x 175 85 x 175 85 x 175 85 x 175 85 x 175 85 x 245 85 x 245 110 x 245 136 x 220 136 x 220 136 x 261 136 x 355	1,2 1,2 1,2 1,2 1,2 1,6 1,6 2,6 2,6 2,9 4,0 5,0	IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 IP 00 IP 00

      Podľa požiadavok zákazníka je možné objednať jednofázové vyhotovenie s typovým označením CVADP ... do výkonu 25 kvar. Kondenzátory pre iné napätie, výkon a frekvenciu je možné dať vyrobiť na požiadanie.
